Wie man Dokumente in .NET mit PKCS#11 USB-Dongles, Smartcards & HSMs signiert

Einführung & Motivation

Beim Implementieren digitaler Signaturen in unternehmensgerechten Systemen ist Sicherheit nicht verhandelbar.
Ein Zertifikat in einer lokalen PFX‑ oder P12‑Datei zu speichern ist praktisch, aber es setzt den privaten Schlüssel dem Risiko von Extraktion oder Kompromittierung aus. Im Gegensatz dazu halten PKCS#11‑Hardware‑Token (wie USB‑Dongles, Smartcards und HSMs) Schlüssel innerhalb einer manipulationssicheren Grenze, sodass sie das Gerät niemals verlassen.

Dieser Beitrag zeigt, wie GroupDocs.Signature for .NET zusammen mit Pkcs11Interop verwendet wird, um PDF‑Dokumente mit Hardware‑Token zu signieren. Der Ansatz kombiniert Komfort und Compliance: GroupDocs übernimmt das gesamte PDF‑Level‑Packaging (Signaturfelder, Digest‑Berechnung, Einbettung), während der Token die eigentliche kryptografische Signatur ausführt.

⚠️ Hinweis zur frühen Implementierung
Diese Lösung wird derzeit als frühe Implementierung für die Nutzung von PKCS#11‑Digital‑Signature‑Dongles mit GroupDocs.Signature bereitgestellt.
Obwohl sie das Signieren von Dokumenten mit Hardware‑Token ermöglicht, empfehlen wir dringend, zusätzliche Tests in Ihrer eigenen Umgebung durchzuführen, um sicherzustellen, dass sie Ihren Compliance‑ und Sicherheitsanforderungen entspricht.
Wir würden uns sehr über Ihr Feedback, Testergebnisse und Verbesserungsvorschläge freuen.

Die Herausforderung: PKCS#11 mit PDF‑Signatur verbinden

Die Integration von PKCS#11‑Token in Dokumenten‑Signatur‑Workflows birgt mehrere nicht triviale Herausforderungen:

Low‑Level‑Komplexität – Die PKCS#11‑API (Cryptoki) erfordert das Management von Slots, Sessions, Handles und Attributen, um den richtigen privaten Schlüssel zu finden.
PDF‑Level‑Packaging – Das Signieren eines PDFs ist mehr als das Signieren von Bytes: Die Bibliothek muss korrekte Digests über ausgewählte Byte‑Ranges berechnen, Signaturen in CMS/PKCS#7‑Container verpacken, Zeitstempel einbinden und Validierungsinformationen einbetten.
Hersteller‑Variationen – Unterschiedliche Token‑/Vendor‑Module können eine benutzerdefinierte Attributzuordnung oder zusätzliche Middleware erfordern.
Compliance & Auditierbarkeit – Produktionssysteme benötigen robustes PIN‑Handling, Session‑Lebenszyklus‑Kontrolle, Fehler‑Recovery und Logging.

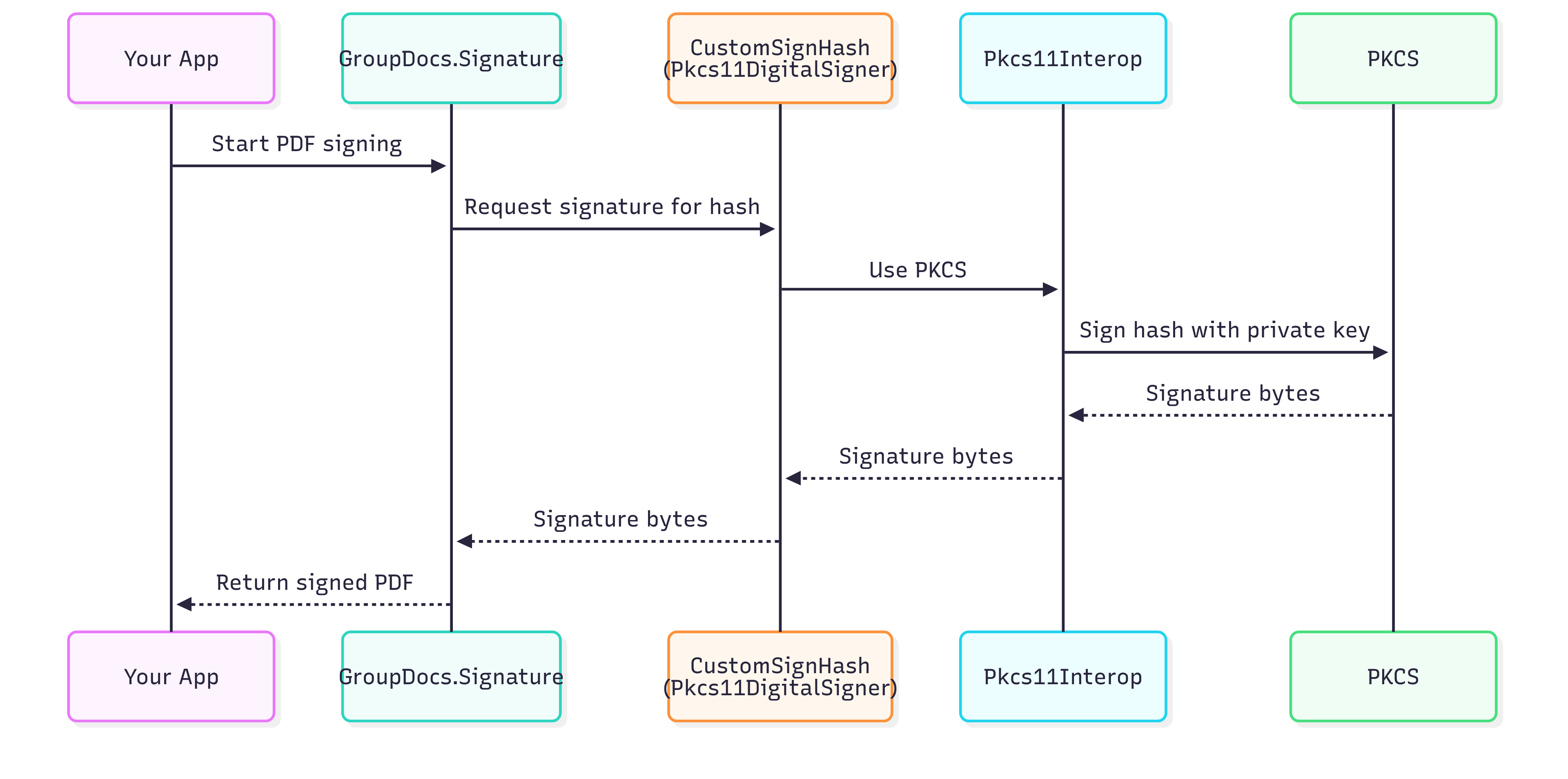

Dieses Beispielprojekt adressiert diese Punkte, indem es das ICustomSignHash‑Interface in GroupDocs.Signature mit Pkcs11Interop kombiniert, um das Signieren an den Token auszulagern, während GroupDocs die PDF‑Struktur verwaltet.

Was das Beispielprojekt leistet

Demonstriert das Signieren von PDF‑Dokumenten mit PKCS#11‑Token (Dongle, Smartcard, HSM).
Unterstützt Fallback zum Windows‑Zertifikatspeicher: Ist ein Zertifikat in Windows installiert, kann der Code dieses stattdessen verwenden.
Implementiert Custom Hash Signing: GroupDocs berechnet den Digest; der Token signiert nur den Hash.
Hält den privaten Schlüssel auf der Hardware zu jeder Zeit – niemals exportiert.
Kapselt die Token‑Logik (Session, Schlüsselsuche, Signieren) in Pkcs11DigitalSigner.cs.
Stellt Hilfslogik in Helpers.cs bereit (z. B. Zertifikats‑Lookup im Windows‑Store).
Zentralisiert die Konfiguration in Settings.cs.
Dient als Referenzimplementierung, die Sie an Ihre Umgebung anpassen können.

Einrichtung & Voraussetzungen

Voraussetzungen

.NET 6.0 oder höher (oder .NET Framework 4.6.2)
Eine gültige PKCS#11‑Bibliothek (DLL) Ihres Token‑Herstellers
Ein Hardware‑Token (USB‑Dongle, Smartcard oder HSM) mit einem gültigen Zertifikat
GroupDocs.Signature for .NET (Testversion oder lizenziert)
Die Pkcs11Interop‑Bibliothek

Installation

git clone https://github.com/groupdocs-signature/esign-documents-with-pkcs11-using-groupdocs-signature-dotnet.git
cd esign-documents-with-pkcs11-using-groupdocs-signature-dotnet
dotnet restore

Öffnen Sie die Lösung in Visual Studio oder Ihrer bevorzugten IDE und stellen Sie sicher, dass alle Abhängigkeiten aufgelöst sind.

Repository‑Struktur im Detail

GroupDocs.Signature-for-.NET-PKCS11-Sample/
├── GroupDocs.Signature-for-.NET-PKCS11-Sample.csproj      # Projektdatei
├── Program.cs                                             # Einstiegspunkt und Ablauf
├── Settings.cs                                            # PKCS#11‑/Token‑Konfiguration
├── Helpers.cs                                             # Hilfsfunktionen (Windows‑Store, Zertifikats‑Filter)
├── Pkcs11DigitalSigner.cs                                 # Implementiert ICustomSignHash via PKCS#11
└── README.md                                              # Erklärung & Anweisungen

Program.cs – steuert den Signaturvorgang; demonstriert sowohl token‑basierten als auch Windows‑Zertifikat‑Flow.
Settings.cs – enthält Konstanten/Platzhalter für Pkcs11LibraryPath, TokenPin und CertificateSubject.
Helpers.cs – enthält Code zum Finden von Zertifikaten im Windows‑Store anhand des Subject‑Namens (verwendet im Fallback‑Flow).
Pkcs11DigitalSigner.cs – Kernlogik: Laden des PKCS#11‑Moduls, Öffnen von Sessions, Lokalisieren des privaten Schlüssel‑Objekts, Signieren eines Digests und Rückgabe eines X509Certificate2 bzw. einer Signatur‑Callback‑Implementierung.
README.md – bietet Überblick, Herausforderungen und Anweisungen (die dieser Blog ergänzt).

Code‑Erklärung & Durchlauf

Settings.cs

public static class Settings
{
    public const string Pkcs11LibraryPath = "<PKCS11_LIBRARY_PATH>";
    public const string TokenPin = "<TOKEN_PIN>";
    public const string CertificateSubject = "<CERT_SUBJECT>";
}

Damit werden Konfigurationsdetails isoliert, sodass sie in Ihrer Deploy‑Umgebung leicht ausgetauscht werden können.

Pkcs11DigitalSigner.cs — High‑Level‑Ablauf

public class Pkcs11DigitalSigner : ICustomSignHash
{
    public byte[] SignHash(byte[] hash)
    {
        // This method is invoked by GroupDocs.Signature when it needs the token to sign a hash
        using (var pkcs11 = new Pkcs11(Settings.Pkcs11LibraryPath, AppType.SingleThreaded))
        {
            // Load module, open session, login with PIN, find key and perform signing
        }
    }

    public X509Certificate2 GetCertificateFromPkcs11()
    {
        // Retrieves the public certificate from the token so the signing options can be configured
    }
}

SignHash ist die zentrale Methode: Sie erhält den von GroupDocs berechneten Digest und verwendet die PKCS#11‑APIs, um ihn zu signieren.
GetCertificateFromPkcs11 holt das im Token gespeicherte öffentliche Zertifikat, sodass die Signatur‑Metadaten korrekt gesetzt werden können.

Program.cs — Anwendungsablauf

class Program
{
    static void Main()
    {
        string inputFile = "sample.pdf";
        string outputFile = "signed.pdf";

        // (1) PKCS#11 signing
        var tokenSigner = new Pkcs11DigitalSigner();
        var cert = tokenSigner.GetCertificateFromPkcs11();

        using (var signature = new Signature(inputFile))
        {
            var options = new DigitalSignOptions(cert)
            {
                Comments = "Signed with PKCS#11 token",
                SignTime = DateTime.Now,
                CustomSignHash = tokenSigner  // link token-based signing
            };
            signature.Sign(outputFile, options);
        }

        // (2) Windows certificate store fallback (optional)
        // var storeCert = Helpers.GetCertificateFromWindowsStore(Settings.CertificateSubject);
        // using (var signature2 = new Signature(inputFile))
        // {
        //     var options2 = new DigitalSignOptions(storeCert) { ... };
        //     signature2.Sign("signed_store.pdf", options2);
        // }
    }
}

Wichtige Punkte:

Die Eigenschaft CustomSignHash von DigitalSignOptions wird auf tokenSigner gesetzt, wodurch GroupDocs die eigentliche Hash‑Signatur an den Token delegiert.
Der auskommentierte Fallback‑Flow zeigt, wie man bei Nichtverfügbarkeit des Hardware‑Tokens auf ein im Windows‑Store vorhandenes Zertifikat umschalten kann.

Anwendungsfälle & Praxisbeispiele

Indien & CA‑ausgestellte USB‑Signatur‑Dongles
In Indien verlangen viele rechtlich bindende eSignatures, dass Zertifikate in von zertifizierten Behörden ausgestellten USB‑Dongles gespeichert sind. Dieses Beispiel ermöglicht es Anwendungen (z. B. Dokumenten‑Gateways, Portale), direkt mit solchen Dongles zu interagieren.
Unternehmens‑Dokumenten‑Workflows
Für interne Systeme wie Vertrags‑Management oder Genehmigungs‑Flows stellt das Hardware‑Signing sicher, dass unautorisierte Nutzer Dokumentensignaturen nicht fälschen können.
Rechtlich / Compliance‑gesteuertes Signieren
Regierungen und regulierte Branchen verlangen häufig, dass Signaturen aus hardware‑kontrollierten Schlüsseln stammen. Diese Integration hilft, strenge Audit‑ und Compliance‑Anforderungen zu erfüllen.

Häufige Stolperfallen & Fehlersuche

Falscher Bibliothekspfad → Der PKCS#11‑DLL‑Pfad muss exakt dem Modul Ihres Token‑Herstellers entsprechen (z. B. softhsm2.dll, cryptoki.dll).
PIN‑Lock oder Fehlversuch → Mehrfache falsche PIN‑Eingaben können den Token sperren; prüfen Sie die Richtlinien des Herstellers.
Schlüssel nicht gefunden → Stellen Sie sicher, dass das korrekte Zertifikats‑Subject angegeben ist; der Token muss das Zertifikat mit diesem Subject enthalten.
Treiber oder Middleware fehlt → Einige Token benötigen installierte Hersteller‑Treiber, bevor Pkcs11Interop kommunizieren kann.
Thread‑Probleme → PKCS#11‑Operationen sind möglicherweise nicht thread‑sicher; verwenden Sie den Single‑Threaded‑Kontext, sofern der Hersteller keine Mehrfach‑Threads unterstützt.
Timeouts oder Session‑Resets → Lange Vorgänge können Sessions schließen oder Zeitüberschreitungen verursachen; sorgen Sie für korrektes Session‑Handling und Aufräumen.

Sicherheit & Best Practices

Nie Produktionsgeheimnisse (PINs, Bibliothekspfade) hartkodieren; nutzen Sie sichere Konfiguration oder Secrets‑Management.
Verwenden Sie starke PINs und rotieren Sie sie, sofern die Richtlinie dies zulässt.
Loggen Sie Vorgänge und Fehler (ohne sensible PINs zu protokollieren).
Begrenzen Sie Token‑Sessions und melden Sie sich sofort nach dem Signieren ab.
Validieren Sie die Signatur nach dem Signieren (Chain‑Checks, Zeitstempel).
Testen Sie in allen Zielumgebungen und mit allen Token‑Typen (Dongle/Smartcard/HSM).

Nächste Schritte & Ressourcen

Bereit, es selbst auszuprobieren? Klonen Sie das Repository, ersetzen Sie die Platzhalter und führen Sie das Beispiel aus. Themen, die Sie als Nächstes erkunden können:

Custom Hash Signing (Digest‑ und Signatur‑Delegation an den Token)
Timestamping & LTV / DSS‑Einbettung
Iteratives Signieren (mehrere Signaturen in einem Dokument)
Integration mit Remote‑HSM‑Services oder cloud‑basierten Token‑Stores
