Як підписувати документи в .NET за допомогою USB-ключів PKCS#11, смарт-карт та HSM

Вступ та Мотивація

При впровадженні цифрових підписів у корпоративних системах безпека є негнучливою вимогою.
Зберігання сертифіката у локальному файлі PFX або P12 зручне, але дає можливість витягнути або скомпрометувати приватний ключ. Навпаки, апаратні токени PKCS#11 (наприклад USB‑дони, смарт‑карти та HSM) утримують ключі всередині захищеної оболонки, гарантуючи, що вони ніколи не залишають пристрій.

У цьому дописі показано, як використати GroupDocs.Signature for .NET разом із Pkcs11Interop для підпису PDF‑документів апаратними токенами. Підхід поєднує зручність і відповідність вимогам: GroupDocs обробляє всю упаковку на рівні PDF (поля підпису, обчислення дайджесту, вбудовування), а токен виконує фактичне криптографічне підписання.

⚠️ Повідомлення про ранню реалізацію
Це рішення наразі надається як рання реалізація для використання USB‑доників цифрового підпису PKCS#11 разом із GroupDocs.Signature.
Хоча воно дозволяє підписувати документи апаратними токенами, ми настійно рекомендуємо виконати додаткове тестування у вашому середовищі, щоб переконатися, що воно відповідає вашим вимогам щодо відповідності та безпеки.
Ми будемо дуже вдячні за ваші відгуки, результати тестів та пропозиції щодо покращень.

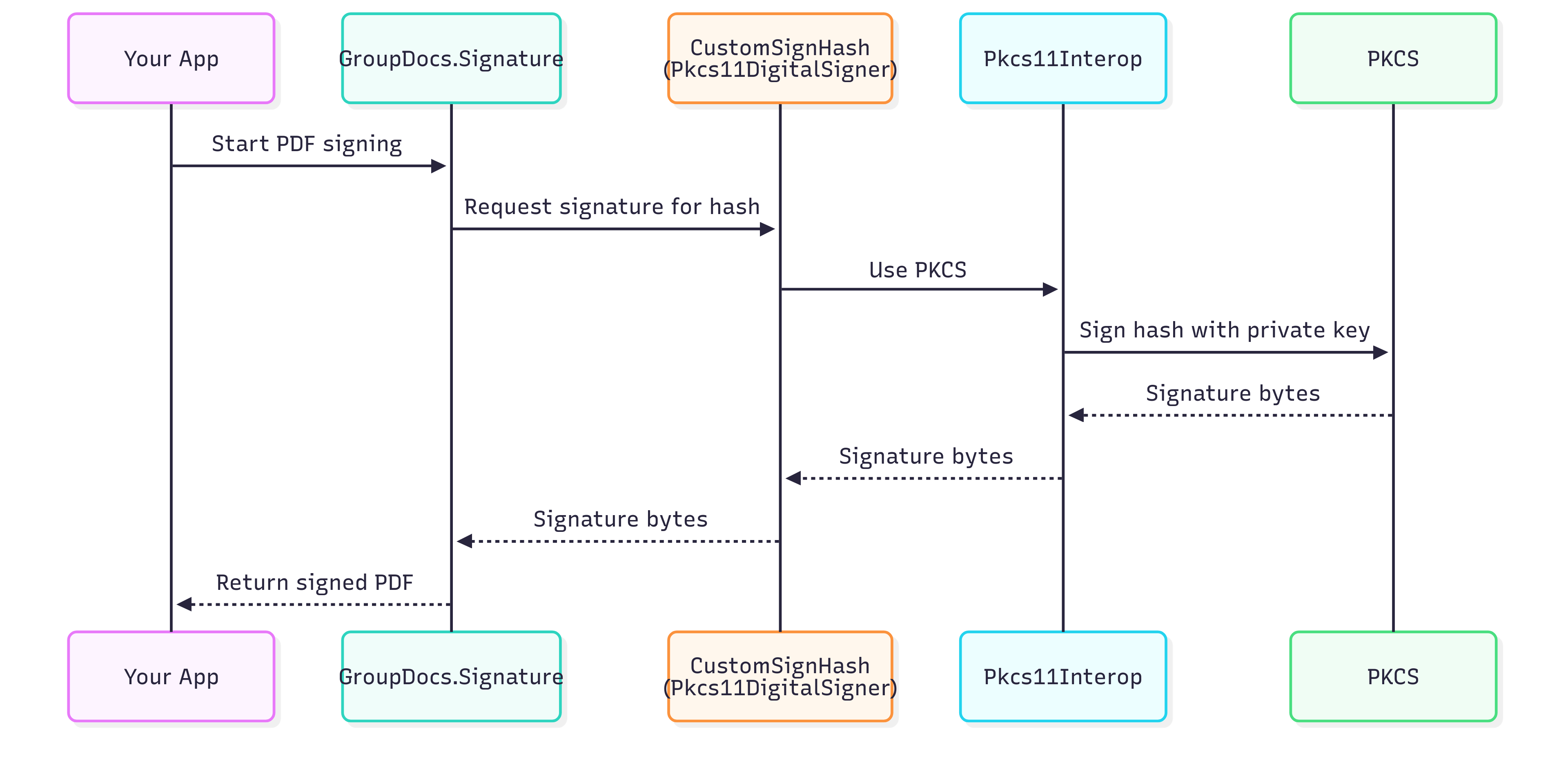

Виклик: Поєднання PKCS#11 з підписанням PDF

Інтеграція токенів PKCS#11 у процеси підписання документів має кілька незвичних викликів:

Низькорівнева складність — API PKCS#11 (Cryptoki) вимагає керування слотами, сесіями, дескрипторами та атрибутами для знаходження правильного приватного ключа.
Упаковка на рівні PDF — підпис PDF — це більше, ніж підписання байтів: бібліотека повинна обчислювати правильні дайджести над вибраними діапазонами байтів, обгортати підписи у контейнери CMS/PKCS#7, включати часові мітки та вбудовувати інформацію про валідацію.
Варіації виробників — різні токени/модулі можуть вимагати спеціального мапінгу атрибутів або додаткового проміжного ПЗ.
Відповідність та аудит — у виробничих системах потрібне надійне управління PIN‑кодом, контроль життєвого циклу сесії, відновлення після помилок та журналювання.

Цей зразковий проєкт вирішує ці питання, поєднуючи інтерфейс ICustomSignHash у GroupDocs.Signature з Pkcs11Interop для перенесення підписання на токен, залишаючи GroupDocs обробляти структуру PDF.

Що робить зразковий проєкт

Демонструє підписання PDF‑документів за допомогою токенів PKCS#11 (доник, смарт‑карта, HSM).
Підтримує резервний варіант Windows Certificate Store: якщо сертифікат встановлений у Windows, код може використати його.
Реалізує кастомне підписання хешу: GroupDocs обчислює дайджест, токен лише підписує хеш.
Тримає приватний ключ на апаратному засобі весь час — ніколи не експортується.
Інкапсулює логіку токену (сесія, пошук ключа, підпис) у файлі Pkcs11DigitalSigner.cs.
Надає допоміжну логіку у Helpers.cs (наприклад, пошук сертифіката у Windows Store).
Конфігурація централізована у Settings.cs.
Служить референтною реалізацією, яку можна адаптувати під ваше середовище.

Налаштування та вимоги

Вимоги

.NET 6.0 або вище (або .NET Framework 4.6.2)
Дійсна бібліотека PKCS#11 (DLL) від вашого постачальника токену
Апаратний токен (USB‑доник, смарт‑карта або HSM) з дійсним сертифікатом
GroupDocs.Signature for .NET (триальна або ліцензована)
Бібліотека Pkcs11Interop

Встановлення

git clone https://github.com/groupdocs-signature/esign-documents-with-pkcs11-using-groupdocs-signature-dotnet.git
cd esign-documents-with-pkcs11-using-groupdocs-signature-dotnet
dotnet restore

Відкрийте рішення у Visual Studio або вашому улюбленому IDE, переконайтеся, що всі залежності підключені.

Структура репозиторію – детальний огляд

GroupDocs.Signature-for-.NET-PKCS11-Sample/
├── GroupDocs.Signature-for-.NET-PKCS11-Sample.csproj      # Project file
├── Program.cs                                             # Entry point and usage flow
├── Settings.cs                                            # PKCS#11 / token configuration
├── Helpers.cs                                             # Utility functions (Windows store, certificate filtering)
├── Pkcs11DigitalSigner.cs                                 # Implements ICustomSignHash via PKCS#11
└── README.md                                              # Explanation & usage instructions

Program.cs — оркеструє підписання; демонструє як токен‑базовий, так і потік Windows‑сертифіката.
Settings.cs — містить константи/заповнювачі для Pkcs11LibraryPath, TokenPin та CertificateSubject.
Helpers.cs — код для пошуку сертифікатів у Windows Store за іменем суб’єкта (використовується у резервному потоці).
Pkcs11DigitalSigner.cs — ядро логіки: завантаження модуля PKCS#11, відкриття сесій, пошук об’єкта приватного ключа, підписання дайджесту та повернення X509Certificate2 або реалізації зворотного виклику підпису.
README.md — надає огляд, виклики та інструкції з використання (які доповнює цей блог).

Пояснення коду та покроковий огляд

Settings.cs

public static class Settings
{
    public const string Pkcs11LibraryPath = "<PKCS11_LIBRARY_PATH>";
    public const string TokenPin = "<TOKEN_PIN>";
    public const string CertificateSubject = "<CERT_SUBJECT>";
}

Цей файл ізолює параметри конфігурації, щоб їх можна було легко змінити у вашому середовищі розгортання.

Pkcs11DigitalSigner.cs — загальний потік

public class Pkcs11DigitalSigner : ICustomSignHash
{
    public byte[] SignHash(byte[] hash)
    {
        // This method is invoked by GroupDocs.Signature when it needs the token to sign a hash
        using (var pkcs11 = new Pkcs11(Settings.Pkcs11LibraryPath, AppType.SingleThreaded))
        {
            // Load module, open session, login with PIN, find key and perform signing
        }
    }

    public X509Certificate2 GetCertificateFromPkcs11()
    {
        // Retrieves the public certificate from the token so the signing options can be configured
    }
}

SignHash — центральний метод: отримує дайджест, обчислений GroupDocs, і за допомогою API PKCS#11 підписує його.
GetCertificateFromPkcs11 — отримує сертифікат (з відкритим ключем), що зберігається у токені, щоб метадані підпису були коректними.

Program.cs — потік використання

class Program
{
    static void Main()
    {
        string inputFile = "sample.pdf";
        string outputFile = "signed.pdf";

        // (1) PKCS#11 signing
        var tokenSigner = new Pkcs11DigitalSigner();
        var cert = tokenSigner.GetCertificateFromPkcs11();

        using (var signature = new Signature(inputFile))
        {
            var options = new DigitalSignOptions(cert)
            {
                Comments = "Signed with PKCS#11 token",
                SignTime = DateTime.Now,
                CustomSignHash = tokenSigner  // link token-based signing
            };
            signature.Sign(outputFile, options);
        }

        // (2) Windows certificate store fallback (optional)
        // var storeCert = Helpers.GetCertificateFromWindowsStore(Settings.CertificateSubject);
        // using (var signature2 = new Signature(inputFile))
        // {
        //     var options2 = new DigitalSignOptions(storeCert) { ... };
        //     signature2.Sign("signed_store.pdf", options2);
        // }
    }
}

Ключові моменти:

Властивість CustomSignHash у DigitalSignOptions встановлюється в tokenSigner, що дозволяє GroupDocs делегувати фактичне підписання хешу токену.
Резервний потік (закоментовано) показує, як переключитися на сертифікат Windows Store, коли апаратний токен недоступний.

Випадки використання та реальні сценарії

Індія та USB‑доники, видані ЦА
В Індії багато юридично обов’язкових e‑підписів вимагають сертифікатів, збережених у USB‑дониках, виданих акредитованими органами. Цей зразок дозволяє додаткам (наприклад, шлюзам документів, порталам) інтегруватися безпосередньо з такими доніками.
Корпоративні документообігові процеси
Для внутрішніх систем, таких як управління контрактами чи процеси затвердження, апаратне підписання гарантує, що неавторизовані користувачі не зможуть підробити підписи.
Юридичне / регуляторне підписання
Уряди та регульовані галузі часто вимагають, щоб підписи надходили з ключами, контрольованими апаратурою. Така інтеграція допомагає відповідати суворим вимогам аудиту та відповідності.

Поширені помилки та усунення проблем

Неправильний шлях до бібліотеки → Шлях до DLL PKCS#11 має точно відповідати модулю вашого постачальника (наприклад softhsm2.dll, cryptoki.dll).
Блокування або помилка PIN‑коду → Багато неправильних спроб може заблокувати токен; перевірте політику виробника.
Ключ не знайдено → Переконайтеся, що вказано правильний суб’єкт сертифіката; токен має містити сертифікат з відповідним суб’єктом.
Відсутність драйвера або проміжного ПЗ → Деякі токени вимагають встановлення драйверів виробника перед тим, як Pkcs11Interop зможе з ними спілкуватися.
Проблеми з потоковістю → Операції PKCS#11 можуть бути не потокобезпечними; використовуйте однопотоковий контекст, якщо виробник не підтримує багатопотоковість.
Тайм‑аути або скидання сесії → Довгі операції можуть призвести до закриття або тайм‑ауту сесії; забезпечте правильне управління сесіями та їх очищення.

Безпека та кращі практики

Ніколи не вшивайте у код секрети продакшн‑оточення (PIN‑коди, шляхи до бібліотек); використовуйте захищені конфігурації або менеджери секретів.
Використовуйте сильні PIN‑коди та змінюйте їх згідно політики.
Ведіть журнал операцій та помилок (не записуючи чутливі PIN‑коди).
Обмежуйте кількість сесій токену та виходьте з системи одразу після підписання.
Перевіряйте підпис після створення (перевірка ланцюжка, часових міток).
Тестуйте у різних середовищах та з різними типами токенів (доник/смарт‑карта/HSM).

Наступні кроки та ресурси

Готові спробувати? Клонуйте репозиторій, оновіть заповнювачі та запустіть зразок. Теми, які варто вивчити далі:

Кастомне підписання хешу (делегування обчислення дайджесту та підпису токену)
Тайм‑стемпінг та LTV / DSS вбудовування
Ітеративне підписання (декілька підписів в одному документі)
Інтеграція з віддаленими HSM‑сервісами або хмарними сховищами токенів
